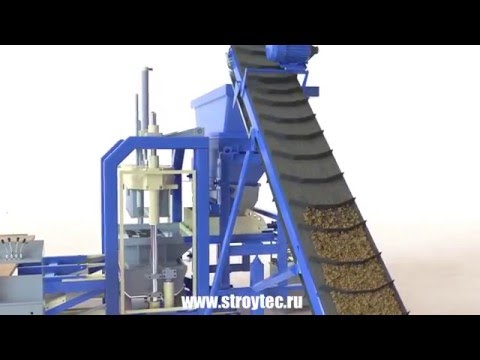

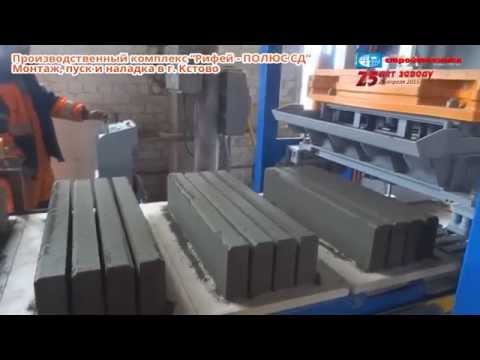

Вибропресс «Рифей-Полюс»
Бетонный камень: 3400 шт.
Тротуарная плитка: 400 м2
Бордюр: 560 шт.
- Бетоносмеситель
- Дозатор компонентов
- Конвейер крутонаклонный
- Насосная установка
- Вибропресс
- Пульт управления
- Стеллаж, 2 шт
- Система подачи поддонов
- Пуансон-матрица
Технические характеристики
| Производительность*: | |
| камень пустотелый 390х190х188 мм | 425 шт./ч |
| плитка тротуарная 200х100 мм кв. м | 50 кв. м/ч |
| камень бордюрный 1000×300×150 мм | 70 шт./ч |
| Габаритные размеры комплекса: | |
| длина | 7400 мм |
| ширина | 8400 мм |
| высота | 3000 мм |
| Масса | 7,5 тонн |
| Зона формируемых изделий | 500x1000 мм |
| Высота формируемых изделий | 50–250 мм |
| Размеры поддона для формования | 1150х600 мм |
| Цикл формования | 30–50 сек. |
| Потребляемая электроэнергия: | |
| напряжение | 380 В |
| частота | 50 Гц |
| установленная мощность | 33,0 кВт |
| Персонал | 3-5 человек* |
* – данные зависят от уровня организации производства и способа механизации вспомогательных работ
Описание
Назначение линии «Рифей Полюс»
Производственная линия «Рифей-Полюс» предназначена для изготовления стеновых камней, тротуарной плитки, бортовых (бордюрных) камней, декоративных и облицовочных камней, элементов благоустройства из жестких бетонных смесей методом вибропрессования.
Линия «Рифей-Полюс» построена по модульному принципу, это значит, что модуль линии может работать автономно, загрузка бетонной смеси в матрицу производится подсобными средствами, извлечение поддонов с готовыми изделиями — вручную, но, естественно, уменьшается производительность. Модуль подачи смеси и модуль подачи поддонов можно добавить к модулю вибропресса в любой момент без особого труда и дополнительных работ. Модуль дозатора, бетоносмесителя и транспортера можно вообще не использовать, если имеется готовый комплекс подготовки смеси (например, на заводах ЖБИ).
Работа линии. Для приготовления бетонной смеси в весовой дозатор бетоносмесителя подают заполнитель, цемент и воду. Необходимое количество заполнителя и цемента в дозаторе обеспечивается оператором визуально по указателям уровня, имеющимся на дозаторе. При достижении заданного уровня оператор прекращает подачу этих компонентов. Уровень воды обеспечивается автоматически с помощью поплавкового механизма дозатора. Подача компонентов из дозатора в бетоносмеситель осуществляется оператором путем поворота рукояток, открывающих дно дозатора. После перемешивания компонентов оператор открывает люк на дне бетоносмесителя, и готовая смесь подается на транспортер, который доставляет ее в бункер модуля загрузки. Процесс подготовки смеси периодически повторяется для поддержания необходимого количества смеси в бункере вибропресса. Включение электродвигателей бетоносмесителя и транспортера производится с пульта управления бетоносмесителем и транспортером. Из бункера модуля загрузки смесь поступает в загрузочный ящик, доставляется им в зону матрицы вибропресса и загружается в нее за счет вибрации, создаваемой вибростолом. После загрузки матрицы до ее верхнего уровня смесь уплотняется с помощью вибростола и пуансона. Готовые камни выдавливаются из матрицы на поддон и тележкой модуля подачи поддонов передвигаются на стеллаж. Установленный на модуле подачи поддонов стеллаж загружается поддонами с готовыми изделиями и, после его полной загрузки, снимается с помощью траверсы. Затем устанавливается следующий стеллаж с пустыми поддонами и цикл повторяется. Стеллаж после заполнения подается в пропарочную камеру или на склад для вылеживания изделий.
Отличительные особенности линии Рифей. Формование камней, как и на всех остальных линиях серии «Рифей», производится на поддоны, однако на линии «Рифей-Полюс» могут использоваться поддоны толщиной от 8 до 40 мм, при этом вибропресс не требует какой-либо дополнительной перенастройки. Следует заметить, что от качества поддонов зависит качество выпускаемых изделий и разработчики рекомендуют использовать фанерные или деревянные поддоны толщиной 40 мм, стянутые металлическими шпильками. Другой отличительной особенностью является простота и быстрота замены формообразующей оснастки. Достаточно открутить 10 болтов и грузоподъемным механизмом извлечь матрицу и пуансон через верхнюю, свободную зону вибропресса. Если заменяемая матрица имеет другую высоту, то необходимо, с помощью домкратов поднять или опустить модуль загрузки. Эта, достаточно простая операция, не занимает много времени. Других перестроек не требуется. Еще одна особенность линии «Рифей-Полюс» заключается в том, что при разгрузке готовых камней поддоны со стеллажа не снимаются (снимаются только изделия), таким образом за время всего цикла к поддонам не прикасается рука человека.
Документация
«РИФЕЙ-ПОЛЮС», линия для изготовления строительных изделий, прошла подтверждение соответствия Техническому регламенту Таможенного союза «О безопасности машин и оборудования», «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» в форме принятия декларации о соответствии (Решением Комиссии Таможенного союза от 7 апреля 2011 года № 620, Решением Коллегии Евразийской экономической комиссии от 25 декабря 2012 г. № 293).
Регистрационный номер декларации о соответствии: ТС № RU Д-RU.АЛ16.В.29091
Дата регистрации декларации о соответствии: 24.01.2014
Опубликованные декларации размещены в национальной части единого реестра зарегистрированных деклараций о соответствии Федеральной службы аккредитации РОСАККРЕДИТАЦИЯ
http://188.254.71.82/rds_ts_pub/?show=view&id_object=D784578223C14CC5B30A4953FB8DF0EF
